皆さんこんにちは。
エンタです。
梅雨入り前のこの時期は、なんだか仕事薄め。
現場乗込の前が多いので、質問も多いです。
最近若い子に「エンタさん、かぶりって結局どうしてますか？」と聞かれまして。
良い質問なんですよｗ ところが、これがパッと一言で答えにくい。「30mm」とも言えるし「40mm」とも言える。
条件で変わるからです。
今回は「鉄筋のかぶり」を、定義のおさらいから法枠工での計算の仕方、現場で確保するコツまで、出典を添えて書いてみます。
※以前にも鉄筋かぶりについて｜法枠の被り厚さ規定という記事を書いていますが、今回はもう少し計算と現場寄りに踏み込んでいきますね。
そもそも鉄筋の「かぶり」とは何か
まず言葉の確認からです。

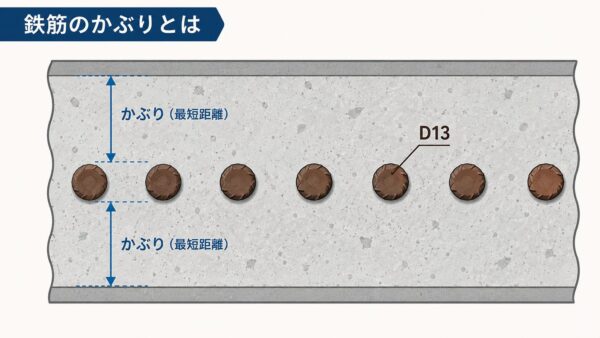

かぶり（かぶり厚さ）とは、コンクリート表面から一番外側の鉄筋までの最短距離のことを言います。
建築だと「かぶり厚」、土木だと単に「かぶり」と呼ぶことが多いですね。
ではなぜ、わざわざこの距離を確保するのか。理由は大きく3つです。
かぶりが守ってくれる3つの役割
ひとつ目は防錆。
コンクリートは強アルカリ性なので、その中にいる鉄筋は錆びません。
逆にかぶりが薄いと、外部の水や空気が鉄筋まで届きやすくなり錆びてしまいます。
ふたつ目は中性化対策。
コンクリートは空気中の二酸化炭素と反応して、表面からゆっくりアルカリ性を失っていきます（中性化）。
これが鉄筋まで進むと、防錆の膜が効かなくなって錆び始める。
かぶりが厚いほど、中性化が鉄筋に届くまでの時間を稼げるわけです。
みっつ目は耐火・付着。火災時にいきなり鉄筋が高温にさらされないよう守る役割と、コンクリートと鉄筋をしっかり一体化させる役割もあります。
参考：鉄筋のかぶりの定義と役割（コンクリート表面から鉄筋までの最短距離／防錆・中性化・耐火）
要するに、かぶりは「鉄筋の寿命を守るための保険」みたいなものなんですよ。
法枠工の最小かぶりはこう決まる｜Cmin＝α・c0
法枠工での最小かぶりの考え方を見ていきます。
全国特定法面保護協会の「のり枠工の設計・施工指針（改訂版）平成18年11月」では、かぶりの最小値を次の式で求めるのを標準としています。
Cmin＝α・c0
Cmin：最小かぶり
α：モルタルの設計基準強度 f’ck に応じた係数
・f’ck≦18N/mm² … α＝1.2
・18N/mm²＜f’ck＜34N/mm² … α＝1.0
・34N/mm²≦f’ck … α＝0.8
c0：基本かぶり。30mmを基本とする全国特定法面保護協会「のり枠工の設計・施工指針（改訂版）平成18年11月」P50
例えば、よく使う300の法枠でD13、モルタルの設計基準強度が18N/mm²以下のケースだと、
Cmin＝1.2×30mm＝36mm
となります。つまり「36mm以上のかぶりを確保してね」という事ですね。
強度が上がってα＝1.0や0.8になれば、最小かぶりはもう少し小さくてよくなる、という関係です。
鉄筋の「あき」と吹付法枠の40mm
かぶりとセットで押さえておきたいのが、鉄筋の「あき」です。
あきとは、隣り合う鉄筋同士のすき間のことです。これが狭すぎると、間にモルタル（コンクリート）がうまく回り込まず、充填不良＝ジャンカの原因になります。
同じ「のり枠工の設計・施工指針（改訂版）平成18年11月」では、水平あきの標準を次のように示しています。
・鉄筋直径φ以上
・20mm以上
・骨材最大寸法の4/3倍以上
これらのうち最も大きい値を標準とする。
さらに、吹付法枠工の場合は充填性を考慮し、鉄筋あきは40mm以上とするのが望ましい。全国特定法面保護協会「のり枠工の設計・施工指針（改訂版）平成18年11月」
吹付法枠は文字通り「吹いて」充填するので、普通のコンクリート打設よりモルタルが回りにくい。
だから「あきは40mm以上が望ましい」と一段厳しめに振ってあるわけですね。
ここはNEXCO関連の現場でも「あき40mm」で覚えておくと話が早いです。
NEXCO（東・中・西日本高速道路）の「グラウンドアンカー設計・施工要領」などでも、法枠まわりの配筋についての考え方が書かれています（同要領 平成19年8月 P85〜86）。
水平かぶりを実例で計算してみる
数字だけだとピンと来ないので、300の法枠で実際に水平かぶりを追ってみます。
法枠の有効長は計算で求めますが、ここでは300の法枠で235mmだったとします。すると残りは、
300−235＝65mm
この残り65mmと鉄筋径（D13なら半径6.5mm）を配置に当てはめて整理すると、片側でおよそ58.5mmの水平かぶりが取れている、という例になります。
細かい内訳は配筋の置き方で変わるので、ここは元記事でも使っている実例値として読んでください。
そこにもう1本D13を重ねても、
58.5mm−13mm＝45.5mm
まだ45.5mm残っている。これは「あき40mm以上が望ましい」をクリアしているので、
40mm＜45.5mm ＝ OK！
という事ですね。先ほどの最小かぶり36mm以上もクリアしています。こうやって一度自分で追っておくと、現場で「この重ね方で大丈夫か？」が肌感覚で分かるようになります。
※有効長235mm・水平かぶり58.5mmはあくまで例として置いた数字です。
実際は使用する型枠・断面・設計図の値で計算してください。数値の根拠が要る現場は、必ず手元の指針と設計図で確認をお願いします。

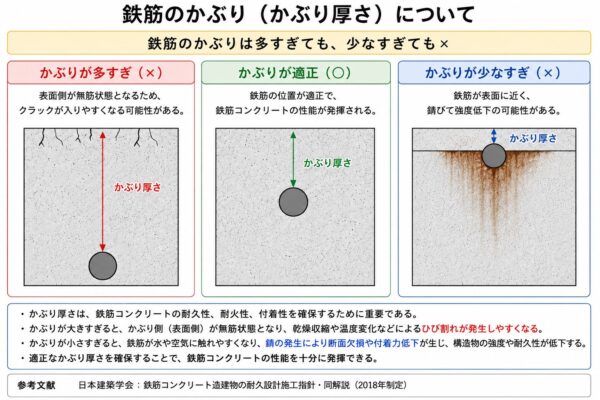

かぶりは「多すぎてもダメ」です
最後にひとつ、勘違いされやすい話を。
かぶりは厚ければ厚いほど良い、わけではありません。
鉄筋コンクリートは、鉄筋とコンクリートが一体になって初めて強い。
鉄筋が表面から遠ざかるほど、その外側のコンクリートは「無筋」に近い状態になります。
コンクリートは曲げに弱いので、かぶりが過大だと、その部分からクラックや欠けが出やすくなるんです。
だからかぶりは「最小値は守る、でも取りすぎない」のバランスが大事。
指針で最小かぶりや基本かぶり30mmが示されているのは、薄すぎ防止の下限であって、いくらでも厚くしていいという話ではない、という事ですね。
ここは若い子がよく勘違いするポイントなので、現場で必ず一度説明するようにしています。
かぶり取りすぎて表面がポロッと欠けたと言う事もあり得ます。
結局、かぶりは「錆びさせない下限」と「一体化を保つ上限」の間で、設計値どおりに素直に組むのが一番ですね。
難しい裏ワザは無くて、有効長と鉄筋径からきちんと追って、最小かぶりとあきを満たす。
それだけです。
これが法枠を長持ちさせる一番の方法かと思います。
なお、かぶりの基本的な役割や考え方は、以前の記事鉄筋かぶりについて｜法枠の被り厚さ規定でも触れていますので、合わせて読んでもらえると理解が深まると思います。
