鉄筋の重ね継手とは｜基本のキ

鉄筋は1本の長さに限界があるので、現場で必ず継ぎ足しが必要になります。

継ぐ方法はガス圧接や機械式継手などもありますが、法面屋の基本は「重ね継手」です。

重ね継手は、2本の鉄筋を並べて一定の長さで重ね、まわりのモルタル・コンクリートの付着力で応力を伝える継ぎ方。

安価で手早く、現場吹付法枠工のような曲線・斜面の多い構造物にも柔軟に対応できます。

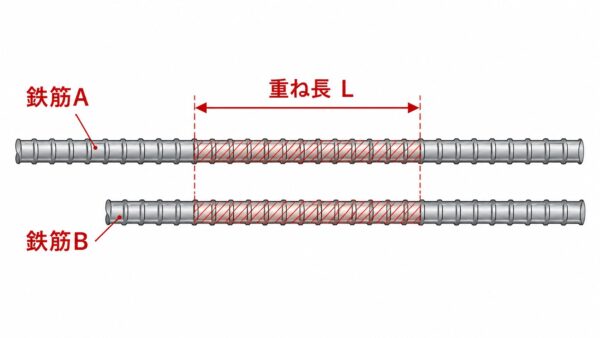

鉄筋重ね長　L

重ね長は何で決まるのか｜根拠と早見

「D」は鉄筋径のことで、D10なら直径10mm、D13なら13mmです。

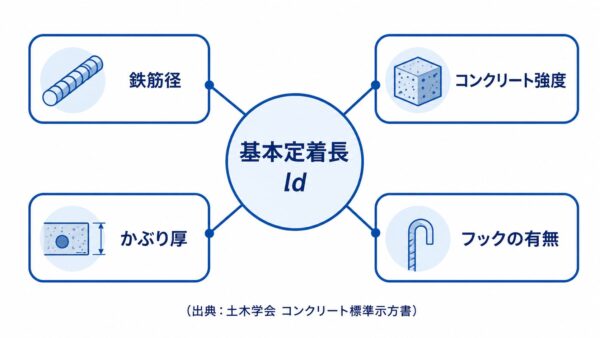

重ね継手の必要長は、コンクリート標準示方書（土木学会）では「基本定着長 ld 以上」と規定されており、

鉄筋径・コンクリート強度・かぶり厚・フックの有無で計算されます（土木学会『コンクリート標準示方書設計編』）。

実際の現場では、毎本ごとに計算するのは現実的ではありません。そこで自治体や民間の標準仕様では 40D〜45D が採用されることが多いのが実情です（例：愛知県・埼玉県の土木設計要領、JSCE技術士フォーラムの実務解説など）。

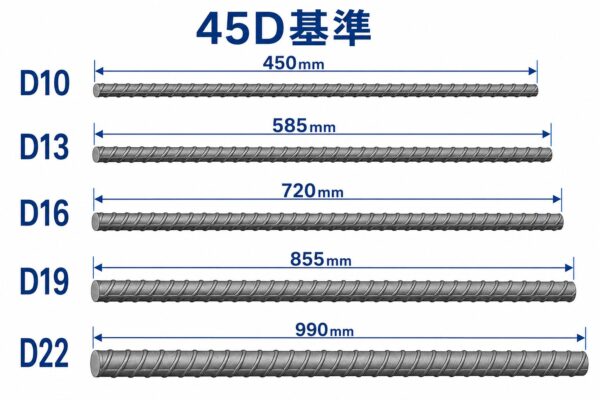

鉄筋径	直径	35D	40D	45D（安全側）
D10	10mm	350mm	400mm	450mm
D13	13mm	455mm	520mm	585mm
D16	16mm	560mm	640mm	720mm
D19	19mm	665mm	760mm	855mm
D22	22mm	770mm	880mm	990mm

※ 上記は単純な径×倍数の数値です。

最終的には施工計画書・特記仕様書・発注者の標準図を必ず確認してください。

コンクリート強度が低い場合や、フックが付かない直線定着の場合は、計算で必要長が伸びることがあります。

重ね長を確保するだけでは不十分で、横の継手位置をずらすことも同じくらい重要です。

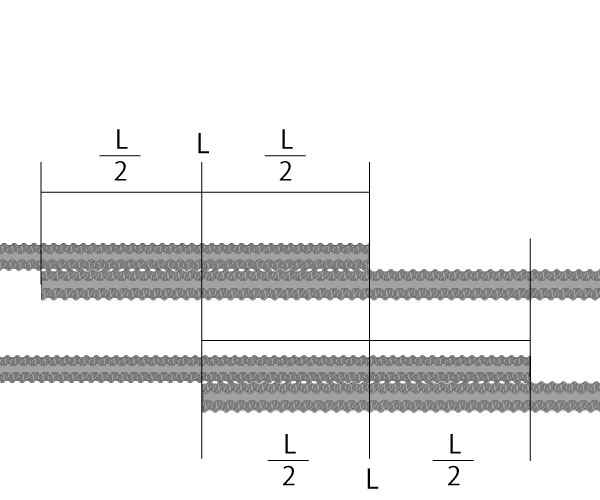

土木学会のコンクリート標準示方書では、重ね継手の位置を 「0.5L1（=L/2）以上」ずらす ことが規定されています（L1は重ね継手長さ）。

D10で45Dの重ねを取った場合、L = 450mm。ずらし距離は最低 225mm（L/2）、安全側を取るなら 1.5L = 675mm までずらすと、まずトラブルは起きません。

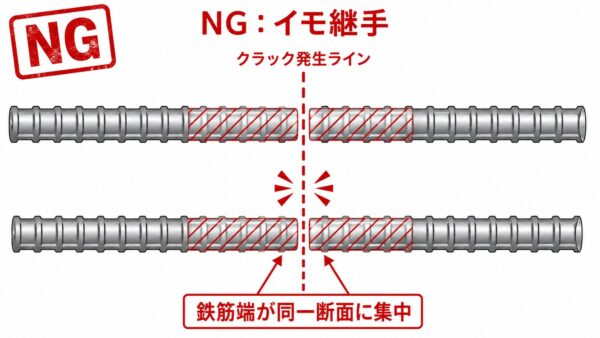

重ねを連続して取って「ずらしているように見えてゼロずらし」になっている状態を 「イモ継手」 と呼びます。

鉄筋の端が同一断面に集中するため、土木学会でも明確に避けるべきパターンとされています。

イモ継手ダメ絶対！

現場で「鉄筋ロスの材料ロスを詰めるために」出来る限り重ねを小さくする人もいます。

それはそれでOKですが、私的には安全側で行きたいので多めに取っておきたいｗ

ぶっちゃけ、自信のないところは 45Dで取っておけば全国どこの現場でも安全側に倒せます。

コストは1箇所あたり数百円〜数千円。仕様書で「40Dでよし」となっていても、施工性で迷ったら45Dに寄せた方が品質トラブルが減ります。

構造物のサイズが小さくて L/2 もずらせない、というケースは法枠工でもたまにあります。その時は逆の発想で、重ね長を大きく取ってしまうのが正解。45Dを60Dに伸ばせば、L/2 の絶対値も大きくなり、ずらせる余地が生まれます。

この辺は基本中の基本なので、仕様書や特記には載ってきません。

40D・L/2 以上を基本的に絶対覚えて下さい。

それではまた。

【参考文献】
– 土木学会『コンクリート標準示方書設計編』（重ね継手長・ずらし距離の根本規定）
– 道路橋示方書・同解説 IV 下部構造編（鉄筋の継手）
– 各自治体土木設計要領（埼玉県・愛知県・近畿地方整備局など、40D〜45D採用例）
