鉄筋かぶり

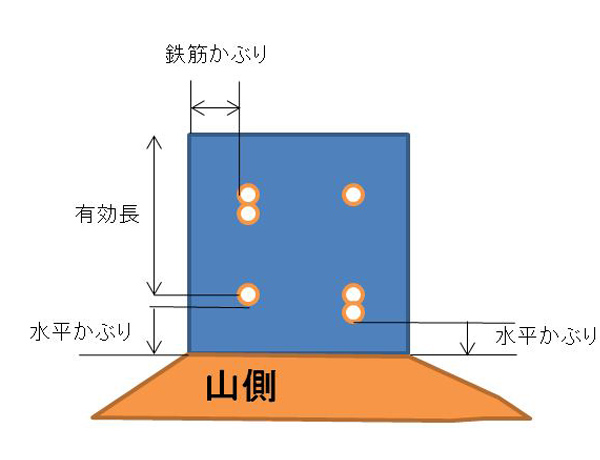

これがかぶりです！
かぶりとは
「かぶりとは、鉄筋コンクリートの設計に用いる項目のひとつで、鉄筋からコンクリート表面までの最短距離のこと。コンクリート工学の用語。建築用語ではかぶり厚という。
かぶりは鉄筋を酸化から守る役割を果たしている。したがって、これが不足すると、鉄筋が酸化をはじめ、鉄筋コンクリートの強度を著しく低下させる。塩害によって被害を受けた建築物において、かぶり厚の不足が原因であることも多い。かぶりが不足している鉄筋コンクリートは配筋が浮き上がって見えることがある。」
ウィキペディアより（こちら）
では法枠ではどうでしょうか。
－－－－－－－－－－－－－－－－－－－－－－－－
鉄筋かぶり
かぶりの最小値は、以下により求めた値を標準
Cmin＝α・c0
Cmin：最小かぶり
α：ﾓﾙﾀﾙの設計基準強度ｆ’ckに応じた次の値
ｆ’ck≦18N/mm2 α＝1.2
18N/mm2<ｆ’ck<34N/mm2 α＝1.0
34N/mm2≦ｆ’ck α＝0.8
c0：基本かぶり。30mmを基本
鉄筋のあき
水平あきは、鉄筋直径φ以上、20mm以上、
骨材最大寸法の4/3倍以上を標準
吹付法枠工の場合充填性を考慮し、鉄筋あきは40mm以上とするのが望ましい。
全国特定法面保護協会H18年11月P50
－－－－－－－－－－－－－－－－－－－－－－－－
ネクスコの場合は40mm以上と覚えておいてください。
※グラウンドアンカー設計・施工要領
東・中・西日本高速道路株式会社H19年8月 P85-86
水平かぶり
有効長は計算によって求められるのですが、300の法枠で235mmです。
のこり65mmです。
この65mmの中に鉄筋径半分入っていますので、D13の場合6.5mmを足して58.5mmの水平かぶりがあることになります。
それにD13を重ねても58.5mm-13mm＝45.5mmなので規格値内です。
40mm<45.5＝OK！
鉄筋かぶり
簡単に上記式に当てはめた場合
法枠300でD13の鉄筋使用。
Cmin＝1.2×30mm＝36mmとなります。
36mm以上確保してくださいという事ですね。
重ね方ですが、基本応力の掛かる方に縦に重ね結束します。
↑の断面図のように法枠の配筋は行いますので、縦に重ねてください。
しかし、かぶりがありすぎると逆にコンクリート部分が弱くなってしまいます。
鉄筋コンクリートは鉄筋とコンクリートが交わる部分が一番強度が強いので、
鉄筋とコンクリートの位置が遠くなればなるほど無筋状態に近くなります。
コンクリートだけでは曲げに弱いのでクラックや破壊の危険性があります。
かぶりの事を考えなければ鉄筋は表面に近ければ近いほど鉄筋コンクリートとしての強度は上がります。
しかし、上記の様にかぶりを取らなければ錆びてしまう様な事になりお話になりません。
何事にもバランスが大事ですね。
