前回ラス張りでしたので、今回は法枠工に使う鉄筋です。
法枠組立工
- 面積を調べます。
- 最大法長を図面からひろいます。
- 鉄筋サイズを確認します。
- 鉄筋の重ねを確認します。
- 使用鉄筋の1本当たりの長さを確認します。
私の方法は、

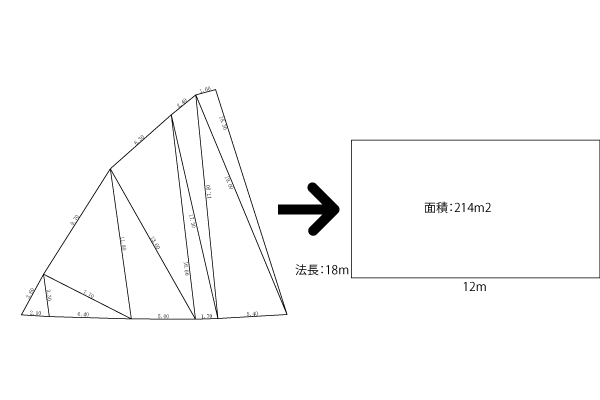

三角の山を四角と捉えて暫定的に算出します。
例えば、214m2の山です。法枠300を施工するとします。
- 面積：214m2
- 法長：18m
- 使用鉄筋径：D13
- 鉄筋重ね：D13×40＝520mm
- 使用鉄筋長：5m
最大法長が18m位なので、214m2÷18m＝12m
横延長は12mとします。
(実際と違っていても問題ありません)
縦 枠 鉄 筋
法長が18m有るので、
18m÷5m(使用鉄筋長)＝3本あまり3m
鉄筋の重ねは3箇所になります。
5ｍ＋5ｍ＋5ｍ＋3ｍ＝18ｍ
鉄筋の重ね1箇所当たり0.52mなので
0.52m×3箇所＝1.56m
鉄筋5m×3本＋3m＋1.56m＝19.56m
法枠300は上下で4本の鉄筋を使用しますので、
19.56m×4本＝78.24m/1梁当り
横延長÷法枠ピッチ＝スパン
12m÷2m＝6スパン
6スパン＋1＝7梁(交点数も同じ)
7梁×78.24m＝547.68m
547.68m×0.995kg/m(D13鉄筋単位体積重量)＝545kg
となります。
次回は横です。
※算出方法は沢山やり方があります。
この方法が全てではありません。
