皆さんこんにちは。
エンタです。

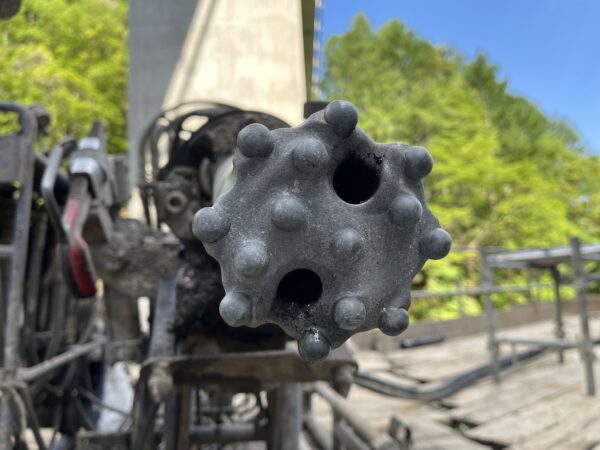

ダウンザホールハンマーのビットです。
このビット削孔径110㎜程度のビットで、新品から約60本程度削孔しました。
それが今この状態ですｗ

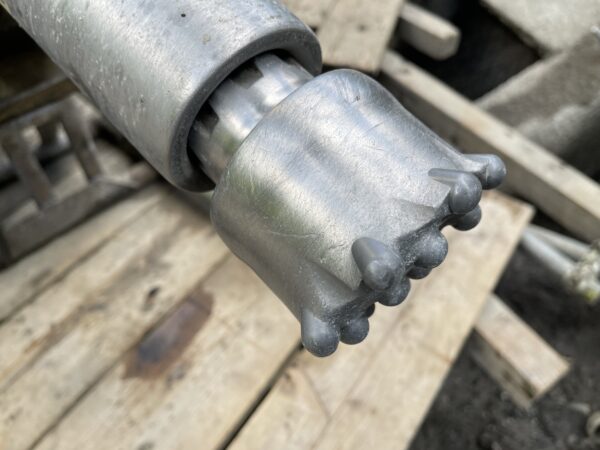

これが横からです。
もう本体がすり減っています。
これって山が悪いからこの様になる場合も有りますし、鉄が柔らかいからこの様になる場合があります。
鉄が柔らかい？って思われると思いますが有るんですよ！
硬さの測定って数種類有るのですが、だいたい我々はHRCって言うのがあるんです。
| ロックウェル硬さ(HRC) | ビッカース硬さ(HV) | ブリネル硬さ(HB) | ショア硬さ(HS) | |
|---|---|---|---|---|
| 軟材 | - | 115 | 110 | 15 |
| - | 130 | 125 | 20 | |
| 中硬度 | - | 170 | 160 | 25 |
| - | 210 | 200 | 30 | |
| 22 | 250 | 235 | 35 | |
| 高硬度 | 28 | 280 | 270 | 40 |
| 32 | 320 | 300 | 45 | |
| 37 | 360 | 340 | 50 | |
| 41 | 400 | 380 | 55 | |
| 45 | 450 | 430 | 60 | |
| 48 | 480 | 450 | 65 | |
| 超高硬度 | 52 | 550 | (500) | 70 |
| 56 | 615 | - | 75 | |
| 59 | 680 | - | 80 | |
| 62 | 740 | - | 85 | |
| 65 | 820 | - | 90 |
私はHRCを使うのでそれで話しを進めます。
通常ビットのチップはだいたいタングステンを使用しています。
このタングステンはダイヤモンドに次ぐ硬さです。
で、タングステンの硬さはHRC67～80位なんです。
うちのチップをもう一度見て下さい。👆
タングステンだけが綺麗に残っていますよね？
と言う事は地山がビット本体よりも硬く、タングステンよりは柔らかいと言う事になります。
この本体の硬度はHRC45以上らしいのですが、そこは中国製なので微妙ですｗ
日本製のビットだとHRC55程度は保証されているらしいのですが、高いって事ですね。。。
山の善し悪しによって変わりますしビットは消耗品です。
だからこそこだわってイイモノを求めるか？安くてもある程度使えればいいと思うか？
それは人それぞれなのでなんとも言えませんが、このビットを交換してアメリカ製で今度は削孔ですｗ
どうなるかは分かりませんが、まだまだ削孔は続くのでいろいろ実験しておきたいところですね。
土砂の硬度はモース硬度と言うらしく、ダイヤモンド15で最上です。
下記表で見てみるとHRCと新モースを見ると石とビットとの比較が出来ると思います。
| ビッカース | ブリネル | ロックウェル | ショア | 旧モース | 新モース | 例 | |||
| HV | HB | HRA | HRB | HRC | HRD | HS | 参考値 | ||
| - | - | - | - | - | - | - | 1 | 1 | 滑石 |
| - | - | - | - | - | - | - | 2 | 2 | ナイロン |
| 100 | 100 | - | - | - | - | - | 3 | 3 | ポリカーボネイト |
| 105 | 105 | - | 62.3 | - | - | - | . | . | . |
| 117 | 111 | - | 65.7 | - | - | 15 | . | . | . |
| 122 | 116 | - | 67.6 | - | - | 18 | . | . | . |
| 127 | 121 | - | 69.8 | - | - | 19 | . | . | . |
| 130 | 124 | - | 71.2 | - | - | 20 | . | . | 方解石 |
| 132 | 126 | - | 72.0 | - | - | 20 | . | . | . |
| 140 | 133 | - | 75.0 | - | - | 21 | . | . | . |
| 150 | 143 | - | 78.7 | - | - | 22 | . | . | . |
| 160 | 152 | - | 81.7 | 0.0 | - | 24 | 4 | 4 | 蛍石 |
| 170 | 162 | - | 85.0 | 3.0 | - | 25 | . | . | . |
| 180 | 171 | - | 87.1 | 6.0 | - | 26 | . | . | . |
| 190 | 181 | - | 89.5 | 8.5 | - | 28 | . | . | . |
| 200 | 190 | - | 91.5 | 11.0 | - | 29 | . | . | 鋳鉄 FC25 |
| 210 | 200 | - | 93.4 | 13.4 | - | 30 | . | . | . |
| 220 | 209 | - | 95.0 | 15.7 | - | 32 | . | . | . |
| 230 | 219 | - | 96.7 | 18.0 | - | 33 | . | . | . |
| 240 | 228 | 60.7 | 98.1 | 20.3 | 40.3 | 34 | . | . | . |
| 245 | 233 | 61.2 | - | 21.3 | 41.1 | - | . | . | S45C |
| 250 | 238 | 61.6 | 99.5 | 22.2 | 41.7 | 36 | . | . | . |
| 255 | 243 | 62.0 | - | 23.1 | 42.2 | - | . | . | . |
| 260 | 247 | 62.4 | 101.0 | 24.0 | 43.1 | 37 | . | . | . |
| 265 | 252 | 62.7 | - | 24.8 | 43.7 | - | . | . | . |
| 270 | 256 | 63.1 | 102.0 | 25.6 | 44.3 | 38 | . | . | . |
| 275 | 261 | 63.5 | - | 26.4 | 44.9 | - | . | . | S55C |
| 280 | 265 | 63.8 | 103.5 | 27.0 | 45.3 | 40 | . | . | . |
| 285 | 270 | 64.2 | - | 27.8 | 46.0 | - | . | . | . |
| 290 | 275 | 64.5 | 104.5 | 28.5 | 46.5 | 41 | . | . | . |
| 295 | 280 | 64.8 | - | 29.2 | 47.1 | - | . | . | . |
| 300 | 284 | 65.2 | 105.5 | 29.8 | 47.5 | 42 | . | . | . |
| 310 | 294 | 65.8 | - | 31.0 | 48.4 | - | . | . | . |
| 320 | 303 | 66.4 | 107.0 | 32.2 | 49.4 | 45 | . | . | SCM440、445 |
| 330 | 313 | 67.0 | - | 33.3 | 50.2 | - | . | . | . |
| 340 | 322 | 67.6 | 108.0 | 34.4 | 51.1 | 47 | . | . | . |
| 350 | 331 | 68.1 | - | 35.5 | 51.9 | - | . | . | SUSビーズ |
| 360 | 341 | 68.7 | 109.0 | 36.6 | 52.8 | 50 | . | . | . |
| 370 | 350 | 69.2 | - | 37.7 | 53.6 | - | . | . | . |
| 380 | 360 | 69.8 | 110.0 | 38.8 | 54.4 | 52 | . | . | . |
| 390 | 369 | 70.3 | - | 39.8 | 55.2 | - | . | . | . |
| 400 | 379 | 70.8 | - | 40.8 | 56.0 | 55 | 5 | 5 | 燐灰石、ばね鋼SUP10 |
| 410 | 388 | 71.4 | - | 41.8 | 56.8 | - | . | . | . |
| 420 | 397 | 71.8 | - | 42.7 | 57.5 | 57 | . | . | . |
| 430 | 405 | 72.3 | - | 43.6 | 58.2 | - | . | . | . |
| 440 | 415 | 72.8 | - | 44.5 | 58.8 | 59 | . | . | . |
| 450 | 425 | 73.3 | - | 45.3 | 59.4 | - | . | . | . |
| 460 | 433 | 73.6 | - | 46.1 | 60.1 | 62 | . | . | . |
| 470 | 442 | 74.1 | - | 46.9 | 60.7 | - | . | . | . |
| 480 | 452 | 74.5 | - | 47.7 | 61.3 | 64 | . | . | . |
| 490 | 460 | 74.9 | - | 48.4 | 61.6 | - | . | . | . |
| 500 | 471 | 75.3 | - | 49.1 | 62.2 | 66 | . | . | . |
| 510 | 479 | 75.7 | - | 49.8 | 62.9 | - | . | . | . |
| 520 | 488 | 76.1 | - | 50.5 | 63.5 | 67 | . | . | . |
| 530 | 497 | 76.4 | - | 51.1 | 63.9 | - | . | . | . |
| 540 | 507 | 76.7 | - | 51.7 | 64.4 | 69 | . | . | . |
| 550 | 571 | 77.0 | - | 52.3 | 64.8 | - | 5.5 | . | 不二ガラスビーズ |
| 560 | 525 | 77.4 | - | 53.0 | 65.4 | 71 | . | . | . |
| 570 | 535 | 77.8 | - | 53.6 | 65.8 | - | . | . | . |
| 580 | 545 | 78.0 | - | 54.1 | 66.2 | 72 | . | . | . |
| 590 | 554 | 78.4 | - | 54.7 | 66.7 | - | . | . | . |
| 600 | 564 | 78.6 | - | 55.2 | 67.0 | 74 | 6 | 6 | 長石 |
| 610 | 573 | 78.9 | - | 55.7 | 67.5 | - | . | . | ジルコン |
| 620 | 582 | 79.2 | - | 56.3 | 67.9 | 75 | . | . | . |
| 630 | 591 | 79.5 | - | 56.8 | 68.3 | - | . | . | . |
| 640 | 601 | 79.8 | - | 57.3 | 68.7 | 77 | . | . | . |
| 650 | 611 | 80.0 | - | 57.8 | 69.0 | - | . | 7 | . |
| 660 | 620 | 80.3 | - | 58.3 | 69.4 | 79 | . | . | 硬質ガラスビーズ |
| 670 | 630 | 80.6 | - | 58.8 | 69.8 | - | . | . | . |
| 680 | - | 80.8 | - | 59.2 | 70.1 | 80 | . | . | . |
| 690 | - | 81.1 | - | 59.7 | 70.5 | - | . | . | . |
| 700 | - | 81.3 | - | 60.1 | 70.8 | 81 | . | . | スチールビーズ |
| 720 | - | 81.8 | - | 61.0 | 71.5 | 83 | . | . | . |
| 740 | - | 82.2 | - | 61.8 | 72.1 | 84 | . | . | . |
| 760 | - | 82.6 | - | 62.5 | 72.6 | 86 | . | . | . |
| 780 | - | 83.0 | - | 63.3 | 73.3 | 87 | 7 | 8 | 石英、水晶 |
| 800 | - | 83.4 | - | 64.0 | 73.8 | 88 | . | . | 高速度工具鋼SKH |
| 820 | - | 83.8 | - | 64.7 | 74.3 | 90 | . | . | . |
| 840 | - | 84.1 | - | 65.3 | 74.8 | 91 | . | . | . |
| 860 | - | 84.4 | - | 65.9 | 75.3 | 92 | . | . | . |
| 880 | - | 84.7 | - | 66.4 | 75.7 | 93 | . | . | . |
| 900 | - | 85.0 | - | 67.0 | 76.1 | 95 | . | . | . |
| 920 | - | 85.3 | - | 67.5 | 76.5 | 96 | . | . | . |
| 940 | - | 85.6 | - | 68.0 | 76.9 | 97 | . | . | . |
| 1000 | - | 86.2 | - | 68.9 | - | - | . | . | . |
| 1050 | - | 86.6 | - | 69.6 | - | - | . | . | . |
| 1100 | - | 87.1 | - | 70.3 | - | - | . | . | . |
| 1150 | - | 87.5 | - | 70.9 | - | - | . | . | . |
| 1200 | - | 87.9 | - | 71.5 | - | - | . | . | . |
| 1250 | - | 88.3 | - | 72.1 | - | - | 8 | 9 | . |
| 1300 | - | 88.7 | - | 72.7 | - | - | 8.3 | 10 | . |
| 1350 | - | 89.1 | - | 73.4 | - | - | . | . | . |
| 1400 | - | 89.6 | - | 74.0 | - | - | . | . | . |
| 1450 | - | 90.1 | - | 74.6 | - | - | 9 | . | . |
| 1500 | - | 90.5 | - | 75.3 | - | - | . | . | . |
| 1600 | - | 91.3 | - | 76.6 | - | - | . | . | . |
| 1700 | - | 91.9 | - | 77.9 | - | - | . | . | . |
| 1800 | - | 92.6 | - | 79.2 | - | - | . | 11 | . |
| 1900 | - | 93.1 | - | 80.5 | - | - | 9 | 12 | . |
| 2000 | - | - | - | - | - | - | . | . | . |
| 2100 | - | - | - | - | - | - | . | . | . |
| 2150 | - | - | - | 84.0 | - | - | . | 13 | . |
| 2200 | - | - | - | - | - | - | . | . | . |
| 2250 | - | - | - | 85.0 | - | - | . | 14 | . |
| 2500 | - | - | - | - | - | - | . | . | . |
| 3000 | - | - | - | - | - | - | . | . | . |
| 4000 | - | - | - | - | - | - | . | . | . |
| 5000 | - | - | - | - | - | - | . | . | . |
| 9000 | - | - | - | - | - | - | 10 | 15 | ダイヤモンド |
皆さんもビットの硬度とか考えて調べて見ると面白いですよ。
地山はいろいろと互層になっているので一概には言えませんが、1つの指標ですね。
と言っても使えるビット数は数が限られていて、メーカーによっては超超硬岩用とか有りますのでHRCはとか聞くと面白いですよ？
それではまた。
