皆さんこんにちは。エンタです。
先日、知り合いの職人から「受圧板の裏の不陸調整って、どの位までなら大丈夫なんですか？」って質問されました。
いやぁーーー、コレって現場で一番悩む部分ですよねｗ
受圧板の面積計算
受圧板は、アンカーのチカラを地盤に伝える為にあります。面積が足らないとめり込みますｗ
仮定の条件
- 設計の地盤支持力 = 100KN/m²
- 設計アンカー力 = 200KN
必要面積 = 200KN ÷ 100KN/m² = 2.0m²
つまり、最低でも2.0m²の受圧面積が必要ってことです！
実際使用する面積は1.5m×1.5mなので2.25m2となります（一番近い面積）
不陸があるとどうなるか？
受圧板の裏に隙間がある場合、接触してる部分だけで力を受けることになります！
例えば、接触が半分だけなら実質1.12m²しか無い。必要面積は2.0m²なのに、全然足りない！だからめり込むんです。
実際はめり込みもするんですが、鋼製受圧板の場合だと変形したりする場合も有ります（見えないけど）
許容できる不陸は、受圧板面積の約10%まで。90%以上は密着してないとダメってことです。
2.25m2と2.0m2の差分
実際使用する受圧板と、必要受圧面積の差分だけの許容範囲と言う事になります。
基本は100％密着です！
あくまでも最悪の場合の許容範囲という認識でお願いします。

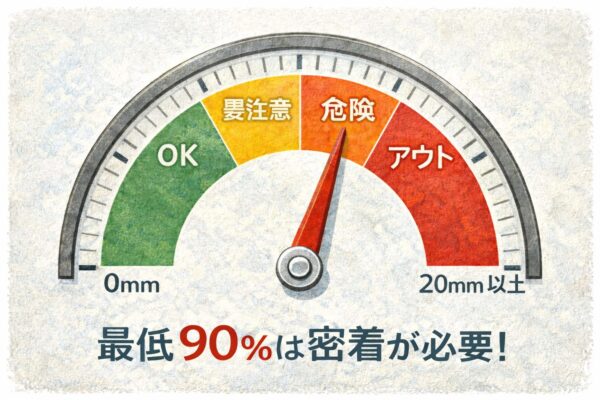

現場での判断基準
- 5mm以下：許容範囲
- 5mm～10mm：要注意（3㎝程度のマット推奨）
- 10mm～20mm：危険！（10㎝以上のマット推奨）
- 20mm以上：完全アウトなので先にわかっているはずなのでそれなりの対策を！
不陸調整の方法
①ザブトン枠：基本中の基本ですね。
②調整マット：耐候性のマットで隙間を埋める
実はこのブログ2回目書いていて、1回目の記事がぶっ飛んだんです・・・・
2時間近く掛かって結構長く書いていたんですが・・・・
もっと内容濃かったんですが、2回目となるとウスウスになってしまいました（泣）
それではまた。
