ビットの硬さはいろいろ有るので山に応じて対応する事で少しでも速い削孔が見込まれる可能性(若干)

皆さんこんにちは。

エンタです。

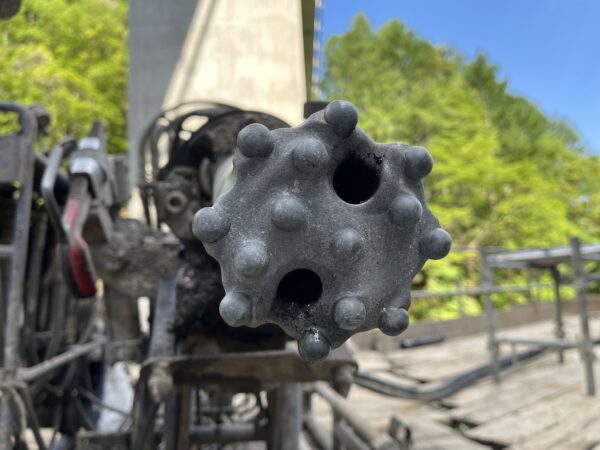

ダウンザホールハンマー

ダウンザホールハンマーのビットです。

このビット削孔径110㎜程度のビットで、新品から約60本程度削孔しました。

それが今この状態ですｗ

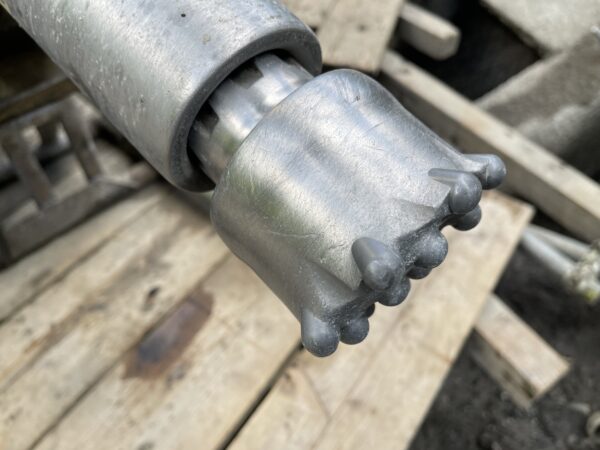

ダウンザホールハンマー

これが横からです。

もう本体がすり減っています。

これって山が悪いからこの様になる場合も有りますし、鉄が柔らかいからこの様になる場合があります。

鉄が柔らかい？って思われると思いますが有るんですよ！

硬さの測定って数種類有るのですが、だいたい我々はHRCって言うのがあるんです。

鋼材の硬さ換算表
	ロックウェル硬さ(HRC)	ビッカース硬さ(HV)	ブリネル硬さ(HB)	ショア硬さ(HS)
軟材	–	115	110	15
軟材	–	130	125	20
中硬度	–	170	160	25
	–	210	200	30
	22	250	235	35
高硬度	28	280	270	40
	32	320	300	45
	37	360	340	50
	41	400	380	55
	45	450	430	60
	48	480	450	65
超高硬度	52	550	(500)	70
	56	615	–	75
	59	680	–	80
	62	740	–	85
	65	820	–	90

私はHRCを使うのでそれで話しを進めます。

通常ビットのチップはだいたいタングステンを使用しています。

このタングステンはダイヤモンドに次ぐ硬さです。

で、タングステンの硬さはHRC67～80位なんです。

うちのチップをもう一度見て下さい。👆

タングステンだけが綺麗に残っていますよね？

と言う事は地山がビット本体よりも硬く、タングステンよりは柔らかいと言う事になります。

この本体の硬度はHRC45以上らしいのですが、そこは中国製なので微妙ですｗ

日本製のビットだとHRC55程度は保証されているらしいのですが、高いって事ですね。。。

山の善し悪しによって変わりますしビットは消耗品です。

だからこそこだわってイイモノを求めるか？安くてもある程度使えればいいと思うか？

それは人それぞれなのでなんとも言えませんが、このビットを交換してアメリカ製で今度は削孔ですｗ

どうなるかは分かりませんが、まだまだ削孔は続くのでいろいろ実験しておきたいところですね。

土砂の硬度はモース硬度と言うらしく、ダイヤモンド15で最上です。

下記表で見てみるとHRCと新モースを見ると石とビットとの比較が出来ると思います。

ビッカース	ブリネル	ロックウェル				ショア	旧モース	新モース	例
HV	HB	HRA	HRB	HRC	HRD	HS	参考値
–	–	–	–	–	–	–	1	1	滑石
–	–	–	–	–	–	–	2	2	ナイロン
100	100	–	–	–	–	–	3	3	ポリカーボネイト
105	105	–	62.3	–	–	–	.	.	.
117	111	–	65.7	–	–	15	.	.	.
122	116	–	67.6	–	–	18	.	.	.
127	121	–	69.8	–	–	19	.	.	.
130	124	–	71.2	–	–	20	.	.	方解石
132	126	–	72.0	–	–	20	.	.	.
140	133	–	75.0	–	–	21	.	.	.
150	143	–	78.7	–	–	22	.	.	.
160	152	–	81.7	0.0	–	24	4	4	蛍石
170	162	–	85.0	3.0	–	25	.	.	.
180	171	–	87.1	6.0	–	26	.	.	.
190	181	–	89.5	8.5	–	28	.	.	.
200	190	–	91.5	11.0	–	29	.	.	鋳鉄　FC25
210	200	–	93.4	13.4	–	30	.	.	.
220	209	–	95.0	15.7	–	32	.	.	.
230	219	–	96.7	18.0	–	33	.	.	.
240	228	60.7	98.1	20.3	40.3	34	.	.	.
245	233	61.2	–	21.3	41.1	–	.	.	S45C
250	238	61.6	99.5	22.2	41.7	36	.	.	.
255	243	62.0	–	23.1	42.2	–	.	.	.
260	247	62.4	101.0	24.0	43.1	37	.	.	.
265	252	62.7	–	24.8	43.7	–	.	.	.
270	256	63.1	102.0	25.6	44.3	38	.	.	.
275	261	63.5	–	26.4	44.9	–	.	.	S55C
280	265	63.8	103.5	27.0	45.3	40	.	.	.
285	270	64.2	–	27.8	46.0	–	.	.	.
290	275	64.5	104.5	28.5	46.5	41	.	.	.
295	280	64.8	–	29.2	47.1	–	.	.	.
300	284	65.2	105.5	29.8	47.5	42	.	.	.
310	294	65.8	–	31.0	48.4	–	.	.	.
320	303	66.4	107.0	32.2	49.4	45	.	.	SCM440、445
330	313	67.0	–	33.3	50.2	–	.	.	.
340	322	67.6	108.0	34.4	51.1	47	.	.	.
350	331	68.1	–	35.5	51.9	–	.	.	SUSビーズ
360	341	68.7	109.0	36.6	52.8	50	.	.	.
370	350	69.2	–	37.7	53.6	–	.	.	.
380	360	69.8	110.0	38.8	54.4	52	.	.	.
390	369	70.3	–	39.8	55.2	–	.	.	.
400	379	70.8	–	40.8	56.0	55	5	5	燐灰石、ばね鋼SUP10
410	388	71.4	–	41.8	56.8	–	.	.	.
420	397	71.8	–	42.7	57.5	57	.	.	.
430	405	72.3	–	43.6	58.2	–	.	.	.
440	415	72.8	–	44.5	58.8	59	.	.	.
450	425	73.3	–	45.3	59.4	–	.	.	.
460	433	73.6	–	46.1	60.1	62	.	.	.
470	442	74.1	–	46.9	60.7	–	.	.	.
480	452	74.5	–	47.7	61.3	64	.	.	.
490	460	74.9	–	48.4	61.6	–	.	.	.
500	471	75.3	–	49.1	62.2	66	.	.	.
510	479	75.7	–	49.8	62.9	–	.	.	.
520	488	76.1	–	50.5	63.5	67	.	.	.
530	497	76.4	–	51.1	63.9	–	.	.	.
540	507	76.7	–	51.7	64.4	69	.	.	.
550	571	77.0	–	52.3	64.8	–	5.5	.	不二ガラスビーズ
560	525	77.4	–	53.0	65.4	71	.	.	.
570	535	77.8	–	53.6	65.8	–	.	.	.
580	545	78.0	–	54.1	66.2	72	.	.	.
590	554	78.4	–	54.7	66.7	–	.	.	.
600	564	78.6	–	55.2	67.0	74	6	6	長石
610	573	78.9	–	55.7	67.5	–	.	.	ジルコン
620	582	79.2	–	56.3	67.9	75	.	.	.
630	591	79.5	–	56.8	68.3	–	.	.	.
640	601	79.8	–	57.3	68.7	77	.	.	.
650	611	80.0	–	57.8	69.0	–	.	7	.
660	620	80.3	–	58.3	69.4	79	.	.	硬質ガラスビーズ
670	630	80.6	–	58.8	69.8	–	.	.	.
680	–	80.8	–	59.2	70.1	80	.	.	.
690	–	81.1	–	59.7	70.5	–	.	.	.
700	–	81.3	–	60.1	70.8	81	.	.	スチールビーズ
720	–	81.8	–	61.0	71.5	83	.	.	.
740	–	82.2	–	61.8	72.1	84	.	.	.
760	–	82.6	–	62.5	72.6	86	.	.	.
780	–	83.0	–	63.3	73.3	87	7	8	石英、水晶
800	–	83.4	–	64.0	73.8	88	.	.	高速度工具鋼SKH
820	–	83.8	–	64.7	74.3	90	.	.	.
840	–	84.1	–	65.3	74.8	91	.	.	.
860	–	84.4	–	65.9	75.3	92	.	.	.
880	–	84.7	–	66.4	75.7	93	.	.	.
900	–	85.0	–	67.0	76.1	95	.	.	.
920	–	85.3	–	67.5	76.5	96	.	.	.
940	–	85.6	–	68.0	76.9	97	.	.	.
1000	–	86.2	–	68.9	–	–	.	.	.
1050	–	86.6	–	69.6	–	–	.	.	.
1100	–	87.1	–	70.3	–	–	.	.	.
1150	–	87.5	–	70.9	–	–	.	.	.
1200	–	87.9	–	71.5	–	–	.	.	.
1250	–	88.3	–	72.1	–	–	8	9	.
1300	–	88.7	–	72.7	–	–	8.3	10	.
1350	–	89.1	–	73.4	–	–	.	.	.
1400	–	89.6	–	74.0	–	–	.	.	.
1450	–	90.1	–	74.6	–	–	9	.	.
1500	–	90.5	–	75.3	–	–	.	.	.
1600	–	91.3	–	76.6	–	–	.	.	.
1700	–	91.9	–	77.9	–	–	.	.	.
1800	–	92.6	–	79.2	–	–	.	11	.
1900	–	93.1	–	80.5	–	–	9	12	.
2000	–	–	–	–	–	–	.	.	.
2100	–	–	–	–	–	–	.	.	.
2150	–	–	–	84.0	–	–	.	13	.
2200	–	–	–	–	–	–	.	.	.
2250	–	–	–	85.0	–	–	.	14	.
2500	–	–	–	–	–	–	.	.	.
3000	–	–	–	–	–	–	.	.	.
4000	–	–	–	–	–	–	.	.	.
5000	–	–	–	–	–	–	.	.	.
9000	–	–	–	–	–	–	10	15	ダイヤモンド
