Halo semuanya.

Ini Enta.

Meskipun Obon sudah memasuki hari-hari terakhir, saya tetap mengurus berbagai dokumen seperti biasa lol

Cuaca terik di musim ini memang cukup melelahkan bagi tubuh, tapi mesin-mesinnya pun tak mau kalah dalam hal keausan, ya w

Kembali ke topik utama

Kali ini, saya akan membahas suku cadang Rotary Percussion secara berurutan, mulai dari “bagian mana yang cepat aus”, “mengapa cepat aus”, “berapa biayanya”, hingga “bagaimana cara memperpanjang masa pakainya”.

Bagi Anda yang bekerja di bidang pemasangan jangkar atau pengeboran lereng, semua komponen ini pasti sudah tidak asing lagi bagi Anda.

Sebaliknya, ini juga merupakan komponen yang sudah terlalu biasa kita lihat sehingga kita hanya berpikir, “Kalau rusak, ganti saja,” dan tidak lebih dari itu.

Alat perkusi rotari itu penuh dengan suku cadang yang mudah aus

Rotary Percussion (mesin pengeboran tipe putar-pukul) adalah mesin yang, sesuai dengan namanya, menggali lubang dengan cara “memutar” dan “memukul”.
Dibandingkan dengan sistem rotari yang hanya berputar, keunggulan utamanya adalah kemampuannya untuk bergerak lebih cepat bahkan di lapisan batuan yang keras.

Namun, semua benturan itu akan langsung kembali ke mesin itu sendiri.
Drifter, shank rod, coupling, rod, bit, casing, swivel, dan cam follower yang menopang palu.
Di mana pun saya sentuh, yang ada hanyalah komponen-komponen yang seolah-olah berkata, “Ini adalah suku cadang yang mudah aus.”

Sejujurnya, inilah alasan utama mengapa tarif pemasangan dari perusahaan pemasang jangkar dikatakan mahal.
Bahkan untuk satu selang hidrolik saja, jika dibandingkan dengan produk umum yang dijual di toko selang hidrolik biasa, ada beberapa selang untuk mesin bor yang harganya lebih dari tiga kali lipat harga pasar.
Harganya tinggi banget, ya? w

Peran Swivel Pembersih dan Adaptor Pembersih

Di antara suku cadang habis pakai tersebut, kita akan mulai dengan suku cadang yang harganya sangat mahal dan sering menimbulkan masalah.
Pertama-tama, apakah Anda tahu hal ini?

Ini adalah komponen yang disebut adaptor pembersih.

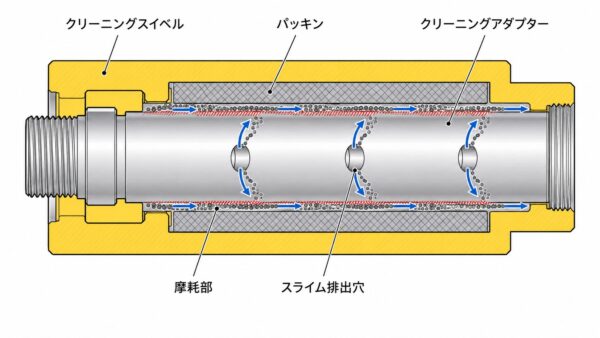

Bagian luar berwarna kuning ini merupakan keseluruhan dari Cleaning Swivel, dan Cleaning Adapter yang tadi disebutkan berada di dalamnya.

Secara sederhana, swivel pembersih adalah komponen yang berfungsi untuk “mengalirkan air atau udara dari pipa yang tidak berputar ke batang yang berputar, serta membuang lendir yang kembali ke luar”.
Air dialirkan dari pompa air melalui saluran hisap dan adaptor pembersih ke dalam batang bagian dalam, dan air yang keluar dari mata bor di ujungnya akan mendorong lendir ke atas melalui celah antara diameter dalam selubung dan diameter luar batang bagian dalam.
Jadi, lubang-lubang berukuran cukup besar yang terdapat di beberapa tempat di samping adaptor pembersih itulah yang berfungsi sebagai saluran keluar untuk membuang lendir tersebut ke luar.
(Istilah untuk komponen dapat berbeda-beda tergantung pada produsennya. Karena berbagai perusahaan, seperti Koken Kogyo dengan produk “Arrow Cleaning Swivel”-nya, juga memproduksi produk sejenis, silakan periksa buku panduan mesin Anda dan dokumen dari produsen untuk detail lebih lanjut.)

Yang menjadi masalah pada saat ini adalah lendir yang dikeluarkan.
Karena benda-benda kecil dan besar bercampur dan keluar sambil menggesek permukaan kontak segel, maka terjadi gesekan di antara segel dan slime.
Bongkahan besi yang sangat keras ini pun akhirnya terkikis.

Jika tergerus, permukaan yang bersentuhan akan menjadi kasar, sehingga fungsi segel tidak akan berfungsi dengan baik.
Jika demikian, cairan akan bocor dari swivel pembersih.
Kebocoran yang sedikit memang bukan masalah besar, tetapi lama-kelamaan bagian utama swivel pembersih itu sendiri pun akan rusak.

Set adaptor pembersih + swivel pembersih ini, saat kami menggantinya, harganya sekitar 300.000.

Sekarang harganya lebih mahal lagi! Serius, harganya udah gila-gilaan mahal, w

Ini barang yang harganya sangat mahal.

Saya kira adaptor pembersih pada foto tersebut telah dikikis sekitar 1,5 mm.
Kalau sudah sampai tahap ini, berarti harus diganti, jadi sudah tidak bisa dipakai lagi.

Swivel pembersih (foto bagian luar berwarna kuning di atas) dilengkapi dengan nipple pelumas untuk pelumasan.
Di sini, saya melumasi bagian ini sekitar dua kali sehari.
Tetap saja akan dipotong.
Memang tak bisa dihindari karena ini barang habis pakai, tapi tentu saja pihak penyedia jasa ingin memperpanjang masa pakainya sebisa mungkin, bukan?

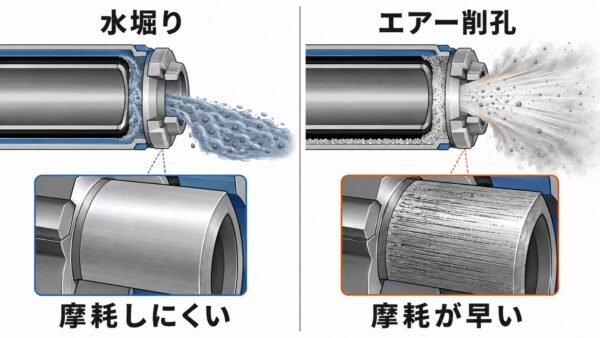

Pengeboran dengan udara dapat secara drastis memperpendek masa pakai adaptor pembersih

Oleh karena itu, ada metode pengeboran yang sebaiknya dihindari sebisa mungkin.

Pengeboran dengan udaraBegitulah!

Pengeboran udara dengan menggunakan swivel menghasilkan pengikisan yang luar biasa besar. Alat-alatnya terus-menerus rusak.

Jika pengeboran pipa ganda dilakukan dengan metode pengeboran udara, masa pakai adaptor pembersih kabarnya akan kurang dari 200 jam.
Karena itu berarti daya tahannya hanya 33 hari dengan asumsi waktu pengoperasian 6 jam sehari, jadi sama saja dengan membuang sekitar 10.000 yen setiap hari.
(Angka di bawah 200 jam ini saya peroleh dari seorang teknisi di sebuah perusahaan penyewaan, berdasarkan pengalaman perawatan pesawat yang sebenarnya. Ini bukanlah angka resmi dari pabrikan, jadi harap dibaca dengan mempertimbangkan hal tersebut.)

Alasannya sederhana.
Jika menggunakan pengeboran air, slime akan mengalir keluar bersama air dengan tekstur yang kental, sedangkan pada pengeboran udara, serbuk batu kering akan terhembus keluar dengan kecepatan tinggi.
Artinya, setiap hari dilakukan hal yang sama seperti proses sandblasting di bagian dalam komponen tersebut.
Wajar saja kalau berkurang.

Oleh karena itu, untuk pengeboran pipa ganda, disarankan untuk menggunakan metode pengeboran basah sebisa mungkin.
Memang ada lokasi kerja yang sama sekali tidak bisa menggunakan air, tetapi hanya dengan mengurangi penggunaan air dan menambahkan udara saja sudah membuat perbedaan yang cukup besar.
Karena debu juga bisa dikurangi secara signifikan, memang menggali parit air adalah pilihan yang tepat.

Berbicara mengenai debu, dalam Peraturan Pencegahan Gangguan Akibat Debu pun telah ditetapkan langkah-langkah untuk menjaga sumber timbulnya debu tetap dalam kondisi lembap, misalnya pada pekerjaan yang menggunakan mesin pemecah batu tipe benturan.
※Saya sendiri belum memeriksa dan mencocokkan bagian yang bersangkutan dari nomor pasal tersebut. Untuk rinciannya, silakan periksa teks lengkap Peraturan Pencegahan Gangguan Akibat Debu dari Kementerian Kesehatan, Tenaga Kerja, dan Kesejahteraan.
Menurut saya, ini adalah contoh langka yang mudah dipahami, di mana perpanjangan masa pakai mesin dan perlindungan kesehatan pekerja memiliki tujuan yang sama.

Tentu saja, ada juga kondisi geologi di mana penggunaan air dapat menyebabkan lereng menjadi tidak stabil, dan hal ini juga menimbulkan kerumitan dalam pengolahan air limbah.
Hal ini memang tergantung pada kondisi lapangan, namun keputusan yang diambil akan berbeda tergantung pada apakah sejak awal telah memperhitungkan biaya yang timbul akibat “penggunaan udara untuk penggalian akan mengurangi jumlah alat berat” atau tidak.
Yang paling menyebalkan itu tanpa sadar menggali dengan udara, lalu melihat tagihan sebesar 300.000 dan langsung pucat, kan? w

Menyusun daftar barang habis pakai utama dan pedoman penggantiannya

Di sini, mari kita periksa terlebih dahulu perlengkapan yang mudah aus pada bagian perkusi rotari.
Biaya dan masa pakai sangat bervariasi tergantung pada jenis produk, kondisi tanah, dan cara penggunaan, jadi harap baca ini sebagai pengalaman dan data empiris dari kami.
Ini bukanlah masa pakai yang diumumkan oleh produsen.

Bagian	Fungsi komponen tersebut	Cara berkurangnya・Cara rusaknya	Perkiraan waktu penggantian di perusahaan kami (berdasarkan pengalaman)
Adaptor pembersih	Lubang keluar slime. Memiliki permukaan yang bersentuhan dengan segel	Bagian dalamnya terkikis oleh slime hingga membentuk lekukan. Terkadang juga bisa retak.	Ada yang mengatakan bahwa jika fokusnya pada pengeboran udara, waktunya bisa kurang dari 200 jam. Namun, jika fokusnya pada pengeboran dengan air, waktunya akan jauh lebih lama.
Bagian utama swivel pembersih	Menghubungkan sisi berputar dengan sisi tetap	Jika kebocoran pada adaptor dibiarkan begitu saja, hal itu dapat merusak unit utamanya	Seringkali perlu diganti setiap 2 hingga 3 adaptor
batang shank	Menyalurkan benturan pada selubung bagian dalam ke batang	Keausan pada bagian ulir, kerusakan pada permukaan ujung yang terkena benturan	Jika bagian ulirnya aus, jangan diperbaiki, tetapi ganti dengan yang baru
Pasangan	Menghubungkan selubung luar	Keausan, kelonggaran, dan macet pada bagian ulir	Sama seperti di atas. Jika bautnya sudah longgar, segera ganti.
Tongkat	Menyalurkan pukulan dan putaran ke ujung	Keausan pada diameter luar, kelengkungan, dan kerusakan pada bagian ulir	Jika bagian ulirnya aus atau retak, gantilah
bit	Benar-benar menghancurkan batu	Keausan dan lepasnya chip superkeras	Perbedaannya sangat besar tergantung pada jenis batuan. Pada batuan keras, konsumsi terjadi lebih cepat
selubung	Penahanan dinding lubang	Keausan pada permukaan luar, kerusakan pada bagian ulir	Tergantung pada kondisi geologi dan panjang pengeboran
Pengikut cam	Menopang Hammer (Drifter) di atas rel	Keausan cincin luar, retakan pada bantalan, dan kerusakan pada nipple	Ganti satu set per bagian sebelum retak

Jika disusun seperti ini, Anda akan mengerti,Jika bagian ulirnya sudah aus, jangan diperbaiki, tapi langsung beli yang baru sajaItulah garis besarnya.
(Meskipun perbaikan sebenarnya bisa dilakukan, namun karena hal itu akan membuat perangkat menjadi lebih rentan, sebaiknya anggap saja hal itu pada dasarnya tidak bisa dilakukan.)

Jika bagian ulir shank rod atau bagian ulir kopling sudah aus, jangan coba-coba memperbaikinya; lebih baik beli yang baru saja (haha)
Bukan berarti segala sesuatu bisa diperbaiki.

Di sisi lain, komponen yang memiliki permukaan kontak yang halus—seperti adaptor pembersih—memiliki potensi untuk diperbaiki permukaannya.
Hasil percobaan saya mengirimkannya ke bengkel untuk diperbaiki akan saya perkenalkan pada bagian berikutnya.

Apakah perbaikan barang habis pakai (peremajaan permukaan) benar-benar efektif?

Dulu, saya pernah mendengar bahwa ada teknologi yang bisa mengembalikan permukaan yang sudah rusak parah ini menjadi mulus kembali.
Bahkan, harganya lebih murah daripada membelinya, dan setelah diolah, teksturnya menjadi lebih keras daripada sebelum diolah.
Jadi, saya memutuskan untuk mencobanya sekali.

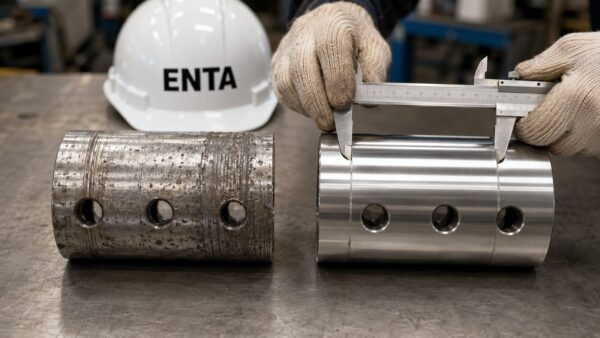

Beberapa hari yang lalu, adaptor pembersih tersebut telah kembali dari proses pengolahan.

↑↑↑Setelahnya

Bagaimana menurut Anda?

↑↑↑ Sebelumnya

Parit itu sudah hilang, dan saya sudah pulang.

↑↑↑Setelahnya

Sangat licin.

↑↑↑Setelahnya

Bagian yang telah diperbaiki terlihat jelas.
Perbedaan kecilnya pun dapat dirasakan saat disentuh.
Karena tingkat ketepatannya mencapai 1/100, sepertinya tidak akan ada masalah jika digunakan sebagai gasket.

↑↑↑ Sebelumnya

Karena bagian yang penyok-penyok ini sudah diperbaiki dengan rapi, saya puas dengan penampilannya.

Hal yang perlu diperhatikan saat melakukan perbaikan adalah “penyusutan bahan dasar”

Masalahnya adalah kekuatannya.

Hal ini karena metode perbaikan ini melibatkan pengikisan sedikit bahan dasar terlebih dahulu sebelum membentuk kembali permukaannya.
Mengikis bahan dasar berarti bagian tersebut tentu saja akan menjadi lebih tipis, sehingga kekuatan keseluruhan pun akan menurun.

Penjelasan yang diberikan adalah bahwa perlakuan permukaan itu sendiri memiliki kekuatan yang lebih tinggi daripada pelapisan logam pada suku cadang asli.

Secara umum, untuk perlakuan permukaan yang bertujuan meningkatkan ketahanan aus, lapisan superkeras yang diaplikasikan melalui proses penyemprotan termal (terutama HVOF = High-Velocity Oxygen-Fuel) sering digunakan, dan

Dalam dokumen yang dikeluarkan oleh penyedia jasa penyemprotan, dijelaskan bahwa meskipun lapisan krom keras memiliki tingkat kekerasan yang setara, ketahanan ausnya beberapa kali lipat lebih unggul.
※Ini adalah penjelasan umum yang didasarkan pada dokumen teknis dari penyedia jasa pelapisan termal, dan bukan merupakan penjelasan spesifik mengenai metode pengolahan komponen yang kami hasilkan kali ini. Saat mengajukan permintaan, harap konfirmasikan detail pengolahan dan jenis lapisan kepada penyedia jasa tersebut.

Namun, sekeras apa pun permukaannya, pada akhirnya tetap tidak akan berguna jika bahan dasarnya rusak.
Karena prosesnya melibatkan pengikisan dan penambahan bahan, saya rasa jumlah kali perbaikan sebaiknya dibatasi sekitar dua kali saja.

Karena bagian yang biasanya patah pada adaptor pembersih adalah bagian lubangnya, maka kemungkinan kecil permukaan halus yang telah diperbaiki akan patah...

Kita tidak akan tahu sebelum mencobanya, jadi untuk sementara ini kita akan melakukan percobaan.

Meskipun demikian, biaya perbaikannya juga lumayan mahal.
Harganya tidak terlalu jauh lebih murah dibandingkan harga barang baru yang berkisar 400.000, jadi sejujurnya, “ada beberapa hal yang membuat lebih baik membeli barang baru”.

Ada satu risiko lagi yang harap tidak dilupakan.
Jika adaptor pembersih pecah di dalam lubang atau di dalam mesin, hal itu bisa menjadi masalah yang cukup merepotkan.
Karena sangat sulit untuk mengeluarkannya, maka tidak selalu menguntungkan untuk memaksakannya hingga batas akhir masa pakainya.
Memang niatnya ingin menghemat biaya, tapi kalau akhirnya harus menghentikan pekerjaan di lokasi selama satu hari hanya untuk melakukan operasi pemulihan, itu tidak masuk akal, kan.

Kamfollower adalah suku cadang yang sering aus pada mesin rotari perkusi

Meskipun ini adalah komponen yang sudah biasa dilihat oleh para tukang jangkar, jika komponen ini rusak, akibatnya bisa sangat parah.

Mungkin ada juga yang sama sekali tidak mengetahuinya.
Ini adalah yang disebut cam follower.
Ini adalah bantalan yang menopang palu (drifter) pada sistem perkusi rotari dan bergerak di atas rel.

Seperti yang terlihat pada foto di atas, bagian ini terdapat di sudut-sudut depan, belakang, kiri, dan kanan.
Meskipun bergoyang ke kiri dan ke kanan, getarannya tidak melebihi batas yang diperlukan, sehingga gesekan pada mesin dapat diminimalkan.

Sebagai komponen, cam follower merupakan apa yang disebut sebagai rol trek tipe stud, yaitu komponen elemen mesin umum yang katalognya diterbitkan oleh NTN dan NSK.

Cam follower pada mesin bor memang digunakan dalam kondisi yang terus-menerus menerima beban benturan setiap hari.
“Melumasi secara teratur” adalah tugas harian yang mutlak tidak boleh terlewatkan!

Seiring berjalannya waktu, nipple pelumas pun akan rusak, dan bantalan di dalamnya pun akan retak.
Kamfollower pada foto ini memang tidak retak, tetapi dalam beberapa kasus bisa retak parah.
Itu menunjukkan betapa besarnya gaya yang bekerja di sana.

Kamfollower harus diganti secara satu set

Meskipun merupakan komponen yang begitu penting, ternyata harganya cukup mahal, lho w

Ada 4 titik pemasangan, dan di setiap titik digunakan 3 buah. Oleh karena itu, totalnya dibutuhkan 12 buah.
Jika Anda mengganti bagian yang rusak satu per satu, seharusnya tidak ada masalah, tetapi jika ingin menggantinya, lebih baik mengganti seluruh set sekaligus agar tidak mudah rusak.

Alasannya sederhana, yaitu jika hanya satu buah yang baru, beban akan terkonsentrasi pada satu buah tersebut.
Dua buah yang lama dengan diameter luar yang berkurang, dan satu buah yang baru dengan diameter luar yang lebih besar.
Tidak perlu dipikirkan lagi, kan, mana yang akan menabrak rel.

Secara umum, saat membelinya di toko kami, harganya sekitar 4.500 yen per buah.
Jika mengganti semuanya (12 buah), biayanya sekitar 50.000 yen. Jika 3 buah per lokasi, biayanya sekitar 14.000 yen.
Sekarang harganya lebih mahal lagi! Harganya terus naik, jadi benar-benar nggak tahan...

Ada juga produk buatan Korea yang harganya murah, tetapi daya tahannya kurang baik. (Dibandingkan dengan produk kami)
Kalau produsen dalam negeri, mungkin NTN atau NSK, ya?
Saya memang agak kurang suka dengan nipple pelumas yang ditancapkan itu... w

Nipple yang ditekan ini memiliki tiga kelemahan sekaligus: mudah lepas, sulit dimasukkan, dan sulit diisi dengan pistol pelumas.
Namun, jika Anda mengabaikan pelumasan di sini, bola-bola di bagian dalam bisa pecah, dan pecahan-pecahan tersebut akan merusak rel, sehingga Anda harus menghadapi skenario terburuk yaitu harus memperbaiki rel beserta seluruh bagiannya.
Meskipun sering mengeluh soal bentuk putingnya, pada akhirnya tetap harus menyuntikkannya setiap hari, sih w

Pemeriksaan untuk memperpanjang masa pakai barang habis pakai yang bisa dilakukan mulai besok

Sebagai penutup, saya akan menuliskan daftar pemeriksaan yang benar-benar kami lakukan (dan sering kali kami abaikan, sehingga harus menanggung akibatnya).

• Oleskan gemuk ke nipple gemuk pada swivel pembersih, sekitar 2 kali sehari
• Pelumasan 12 buah pengikut kam dan pemeriksaan permukaan kontak serta kelonggaran pada bagian luar
• Periksa setiap hari volume air pengeboran dan warna air yang keluar. Jika air yang keluar mulai mengering, periksa kembali volume airnya.
• Jika terjadi kebocoran dari engsel putar, jangan anggap bahwa “masih bisa digunakan”, melainkan anggaplah itu sebagai tanda bahwa sudah waktunya mengganti segel dan gasket
• Bagian ulir kopling batang harus selalu dilumasi dengan gemuk batang. Jika ulirnya sudah longgar, segera ganti dengan yang baru.
• Pengeboran pipa ganda pada prinsipnya dilakukan dengan metode pengeboran basah. Jika terpaksa menggunakan udara, perkirakan konsumsi tersebut dalam proses dan biaya produksi.

Tidak ada satu pun yang mencolok.
Namun, bagaimana jadinya jika selisih antara suku cadang yang aus setelah 200 jam (sekitar 400.000) dan suku cadang yang masa pakainya bisa dua kali lipat berkat pelumasan yang rutin, diakumulasikan selama satu tahun?
Itulah inti dari keuntungan usaha penyewaan jangkar itu sendiri.

Meskipun saya menulisnya seolah-olah tahu segalanya, begitu sibuk, pemeriksaan itu pun terlewatkan begitu saja.

Memang, ada kalanya dokumen maupun faktur tidak bisa diselesaikan tepat waktu, lho w

Meski begitu, karena pengeluaran untuk barang habis pakai langsung mengurangi kas sesuai jumlah yang berkurang, saya ingin benar-benar teliti dalam hal ini!

Alasan mengapa tarif pemasangan di toko jangkar dikatakan mahal adalah karena harga barang-barang habis pakai semacam ini sangat mahal.

Begitu pula dengan casingnya, semuanya memang mahal.

Tapi, karena kita baru bisa bekerja kalau ada barang-barang habis pakai ini, kita harus mengerjakan pekerjaan dengan tarif tinggi itu dengan teliti, kan? www

Dan sayangnya, karena inflasi, harga suku cadang pun terus naik, sehingga sepertinya situasinya akan menjadi lebih parah lagi...

Saat ini terjadi ketidakseimbangan antara harga barang dan harga satuan.
