皆さんこんにちは。
エンタです。
先日、新入社員が入ったので歓迎会をしました。
うちの場合ですが、年末だから忘年会、年始だから新年会って言う概念がありません。
誰かがみんなと呑みに行こうか？って思ったら何か開催されます。
今回は私が、顔合わせという意味で飯に行きました。
普段も、折角遠いところに出張行ってるからってみんなと飯行ってきます。
ってTELかラインが来るんです。
非常に良いことだと私は思っています。
みんなで稼いだお金をみんながみんなのために使う。
それが良いチームだと思っています。
閑話休題
先日質問があり、法枠の書き方について。
で、今までCADについては若干書いた事がありますが、
書き方的なことは書いた事無いなぁ～って思いました。
と言う事で、シリーズで書き方を書いて見ようと思います。
今回は、取りあえず法面展開図、三角測量はどうですか？
と言う基本的な所から。
測量をする際に、まず、測点の位置を出します。
何故かと言うと、基本的に施工管理は測点管理が基本です。
測点を無視した図面の書き方は見にくいんです。

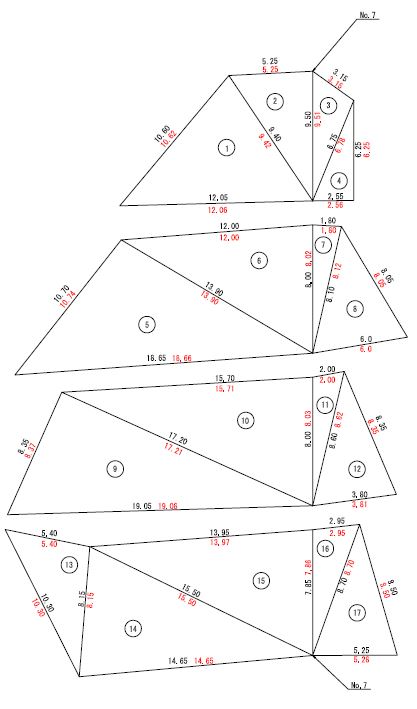

この図面、No.7がどーんと通っています。
このNo.7を基準に管理してるわけです。
No.7+10で状況写真撮った場合、
あぁ～この辺か！
ってすぐ分かりますよね。

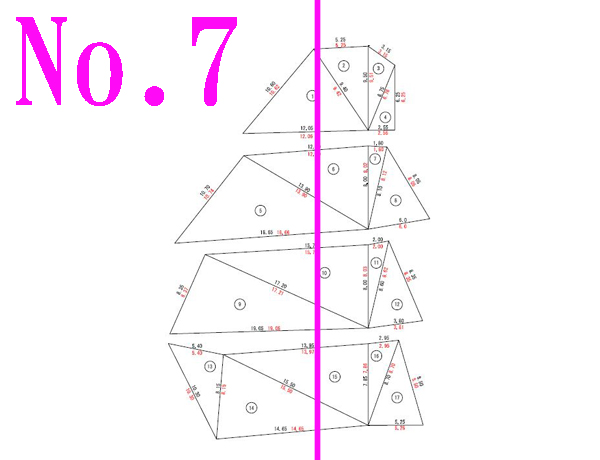

それが、No.7が展開図の全く関係の無い所にどーんと測点が入っていた場合は
？？？ってなる訳です。(ピンクのラインがNo.7だった場合)
展開図は、必ず測点を基準に測量した方がハッキリ言って楽です。
そして、コレを法枠につなげるのであれば、
変化点を必ず法枠の右通りカド、もしくは左通りカドにすると
図面を書きやすくなります。
私の場合、法枠自体も極力測点に合わせます。
そうすると、ホントに楽なんです。
法枠の右カド、左カドが測点なんですよ？ｗ
と言う事でまた。
